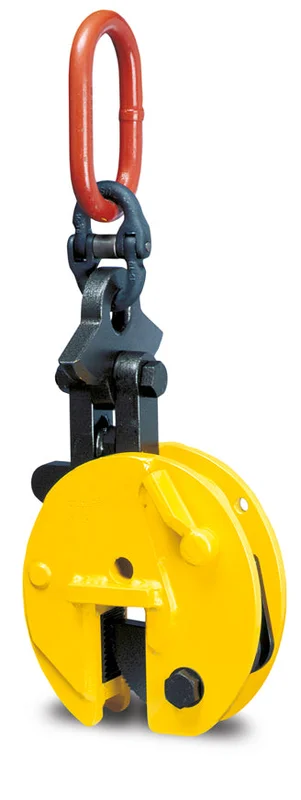

Tigrip® Blechgreifer mit Schwenköse & Sicherheitsarretierung TBS & TBS plus
Datenblatt
Tragfähigkeit 1.000 – 10.000 kg
Der Greifer TBS plus mit der kardanischen Aufhängung ist in unterschiedlichen Positionen am Blech anschlagbar. Er kann aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend dem Traglastdiagramm.
Die Schwenköse hat den zusätzlichen Vorteil, dass auch beim Schrägzug, wie er z. B. beim Transport großformatiger Bleche mittels zweistrangigen Gehänges entsteht, immer eine ausreichende Klemmkraft vorhanden ist. Ein Abrutschen oder Beschädigen des Greifers ist somit ausgeschlossen.
Neben dem Transport von Blechen ist der Greifer mit Schwenköse auch für das Wenden von Stahl- und Schweißkonstruktionen hervorragend geeignet.
Technische Daten Blechgreifer TBS und TBS plus:
| Modell | EAN-Nr. 4025092* 4053981** |
Traglast | Greifbereich Z |
Gewicht |
|---|
| Modell | EAN-Nr. 4025092* 4053981** |
Traglast | Greifbereich Z |
Gewicht |
|---|---|---|---|---|
| kg | mm | kg | ||
| TBS 1,0 plus | **5216157 | 1.000 | 0 – 20 | 3,2 |
| TBS 2,0 plus | **5216195 | 2.000 | 0 – 32 | 9,4 |
| TBS 3,0 plus | **526201 | 3.000 | 0 – 32 | 9,4 |
| TBS 4,5 | *550352 | 4.500 | 0 – 50 | 34,4 |
| TBS 6,0 S | *550383 | 6.000 | 0 – 50 | 38,0 |
| TBS 6,0 L | *551250 | 6.000 | 50 – 100 | 42,0 |
| TBS 8,0 S | *552578 | 8.000 | 0 – 50 | 39,0 |
| TBS 8,0 L | *557528 | 8.000 | 50 – 100 | 42,4 |
| TBS 10,0 S | *552516 | 10.000 | 0 – 50 | 68,0 |
| TBS 10,0 L | *557542 | 10.000 | 50 – 100 | 80,0 |
