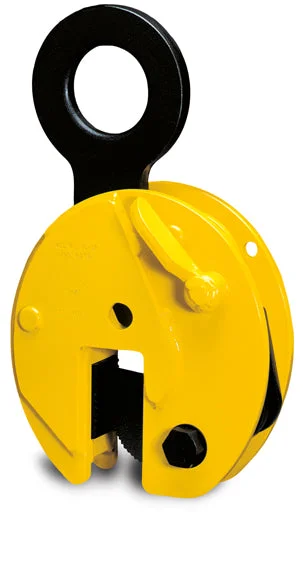

Tigrip® Blechgreifer mit Sicherheitsarretierung TBL & TBL plus
Datenblatt
Tragfähigkeit 500 – 3.000 kg
Dieser Greifer dient dem vertikalen Transport von einzelnen Blechen und Stahlplatten sowie dem Aufrichten und Wenden bis zu 180°. Darüber hinaus kann der Greifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse.
Der Greifer wird mittels eines Arretierhebels geöffnet und geschlossen (Ausnahme: TBL 0,5 t). Hierdurch erfolgt eine Sicherheitsarretierung über eine Federvorspannung. Diese Sicherheitsarretierung gewährleistet, dass ein Abrutschen des Greifers vom Transportgut auch ohne Zugbelastung ausgeschlossen ist.
Der Blechgreifer ist servicefreundlich konstruiert und erlaubt ein müheloses und einfaches Austauschen der Verschleißteile. Es stehen für jeden Greifer Ersatzteile bzw. Ersatzteilsets zur Verfügung. Eine Instandsetzung kann in unserem Werk erfolgen oder von befähigten Personen durchgeführt werden.
Der TBL 0,5 verfügt über eine Sicherheitsarretierung mit Federvorspannung, wird jedoch ohne Riegelhebel geliefert.
Tragfähigkeit 4.000 – 30.000 kg
Dieser Greifer dient dem vertikalen Transport von einzelnen Blechen und Stahlplatten sowie dem Heben und Wenden bis zu 180°. Darüber hinaus kann der Greifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse. Diese Blechgreifer entsprechen in ihrem Aufbau und den Einsatzmöglichkeiten den Greifern TBL mit einer Tragfähigkeit von 500 bis 3.000 kg.
Technische Daten Blechgreifer TBL/TBL plus:
| Modell | EAN-Nr. 4025092* 4053981** |
Traglast | Greifbereich Z |
Gewicht |
|---|
| Modell | EAN-Nr. 4025092* 4053981** |
Traglast | Greifbereich Z |
Gewicht |
|---|---|---|---|---|
| kg | mm | kg | ||
| TBL 0,5 | *550000 | 500 | 0 – 16 | 1,5 |
| TBL 1,5 plus | **522265 | 1.500 | 0 – 20 | 3,0 |
| TBL 2,0 plus | **526232 | 2.000 | 0 – 32 | 9,3 |
| TBL 3,0 plus | **526249 | 3.000 | 0 – 32 | 9,3 |
| TBL 4,0 S | *556545 | 4.000 | 0 – 32 | 11,2 |
| TBL 4,0 L | *556569 | 4.000 | 30 – 60 | 11,9 |
| TBL 6,0 S | *557221 | 6.000 | 0 – 50 | 20,6 |
| TBL 6,0 L | *556583 | 6.000 | 50 – 100 | 23,2 |
| TBL 8,0 S | *557245 | 8.000 | 0 – 50 | 24,2 |
| TBL 8,0 L | *557269 | 8.000 | 50 – 100 | 28,8 |
| TBL 10,0 S | *557283 | 10.000 | 0 – 50 | 29,5 |
| TBL 10,0 L | *557306 | 10.000 | 50 – 100 | 35,1 |
| TBL 12,0 S | *557320 | 12.000 | 0 – 50 | 52,1 |
| TBL 12,0 L | *557344 | 12.000 | 50 – 100 | 63,0 |
| TBL 15,0 S | *552936 | 15.000 | 0 – 50 | 76,0 |
| TBL 15,0 L | *552943 | 15.000 | 50 – 100 | 86,0 |
| TBL 20,0 S | *552950 | 20.000 | 0 – 65 | 123,0 |
| TBL 20,0 L | *551892 | 20.000 | 65 – 130 | 135,0 |
| TBL 30,0 S | *552967 | 30.000 | 0 – 65 | 195,0 |
| TBL 30,0 L | *552974 | 30.000 | 65 – 130 | 256,0 |
