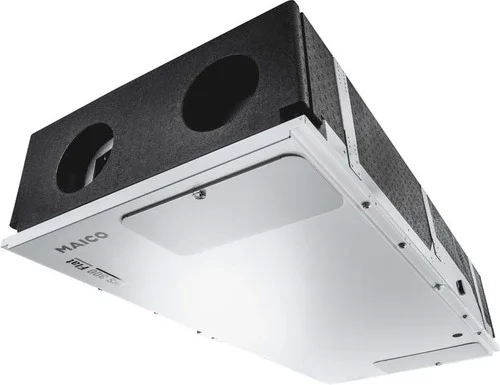

Maico Raumluft-System Bypass-Rechts. 300m2 WS 300 Flat KBR

Description

&lt
p&gt
Komfort-Bypass-Ausführung rechts&lt
/p&gt
&lt
p&gt
 – Zentralgerät mit zwei Enthalpiewärmetauschern, integriertem Bypass und Vorheizregister. Somit wird die Raumluft bei hohen Außentemperaturen optimal gekühlt, ohne dass Zugerscheinungen auftreten und bei tiefen Außentemperaturen komfortabel vorgewärmt.&lt
/p&gt
&lt
p&gt
 – Zu- und Abluft rechts (in Einbaulage Decke, Blick auf das Elektronikfach).&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Kurzbeschreibung&lt
/p&gt
&lt
p&gt
 – Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 80 bis 300 m3/h.&lt
/p&gt
&lt
p&gt
 – Vollkommene Trennung der Abluft- / Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden.&lt
/p&gt
&lt
p&gt
 – Kompakt und hocheffizient – Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie.&lt
/p&gt
&lt
p&gt
 – KfW-Förderfähigkeit und NRW-Förderung sind gegeben.&lt
/p&gt
&lt
p&gt
 – Hoher Volumenstrom bei äußerst geringer Aufbauhöhe von 30 cm und leisem Betrieb. Montagemöglichkeiten: Flexibel an der Decke, Wand oder in der Dachschräge.&lt
/p&gt
&lt
p&gt
 – Keine Druckschwankungsempfindlichkeit: Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig.&lt
/p&gt
&lt
p&gt
 – Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft.&lt
/p&gt
&lt
p&gt
 – Raumluftsteuerung RLS 1 WR im Lieferumfang.&lt
/p&gt
&lt
p&gt
 – ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 60 % (F7) Pollenfilter in der Außenluft.&lt
/p&gt
&lt
p&gt
 – Das Lüftungsgerät ist mit zwei hochmodernen Enthalpie-Wärmetauschern mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet.&lt
/p&gt
&lt
p&gt
 – Das WS 300 Flat ist via APP (Maico@home) ansteuerbar.&lt
/p&gt
&lt
p&gt
 – Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service.&lt
/p&gt
&lt
p&gt
 – Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus.&lt
/p&gt
&lt
p&gt
 – Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung.&lt
/p&gt
&lt
p&gt
 – 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.&lt
/p&gt
&lt
p&gt
 – Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.&lt
/p&gt
&lt
p&gt
 – Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.&lt
/p&gt
&lt
p&gt
 – Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme.&lt
/p&gt
&lt
p&gt
 – Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.&lt
/p&gt
&lt
p&gt
 – Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.&lt
/p&gt
&lt
p&gt
 – Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.&lt
/p&gt
&lt
p&gt
 – Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Gehäuse&lt
/p&gt
&lt
p&gt
 – Pulverbeschichtetes Stahlblechgehäuse, Farbe: Verkehrsweiß, ähnlich RAL 9016.&lt
/p&gt
&lt
p&gt
 – Filterwechsel einfach ohne Werkzeug möglich.&lt
/p&gt
&lt
p&gt
 – Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material.&lt
/p&gt
&lt
p&gt
 – EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften.&lt
/p&gt
&lt
p&gt
 – Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Filter&lt
/p&gt
&lt
p&gt
 – ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 60 % (F7) Pollenfilter in der Außenluft.&lt
/p&gt
&lt
p&gt
 – Werkzeugloser Filterwechsel.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Bedienung&lt
/p&gt
&lt
p&gt
 – Betriebsfertig mit Ein-/ Ausschalter.&lt
/p&gt
&lt
p&gt
 – Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.&lt
/p&gt
&lt
p&gt
 – Weitere Bedienteile können parallel angeschlossen werden.&lt
/p&gt
&lt
p&gt
 – Mobile Bedienung mittels APP (Maico@home).&lt
/p&gt
&lt
p&gt

 Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb,&lt
/p&gt
&lt
p&gt

 Manueller Betrieb / AUS,&lt
/p&gt
&lt
p&gt

 ECO-Betrieb Zuluft oder ECO-Betrieb Abluft,&lt
/p&gt
&lt
p&gt

 Filterabfragen, Fehlermeldungen.&lt
/p&gt
&lt
p&gt
 – Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:&lt
/p&gt
&lt
p&gt

 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit),&lt
/p&gt
&lt
p&gt

 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS),&lt
/p&gt
&lt
p&gt

 komplette Inbetriebnahme des WS 300 Flat möglich.&lt
/p&gt
&lt
p&gt
 – Optionales Design-Bedienteil RLS G1 WS:&lt
/p&gt
&lt
p&gt

 EIN/AUS&lt
/p&gt
&lt
p&gt

 5 Stufen&lt
/p&gt
&lt
p&gt

 Automatikbetrieb&lt
/p&gt
&lt
p&gt

 ECO-Zuluft, ECO-Abluft&lt
/p&gt
&lt
p&gt

 Filterwechsel- und Störungsanzeige&lt
/p&gt
&lt
p&gt
 – USB-Anschluss für Service/Inbetriebnahme – kostenlose MAICO-Inbetriebnahmesoftware.&lt
/p&gt
&lt
p&gt
 – Netzwerkeinbindung über integrierte LAN-Schnittstelle.&lt
/p&gt
&lt
p&gt
 – Smart-Home ready (z.B. Loxone über Modbus TCP/IP).&lt
/p&gt
&lt
p&gt
 – Modbus TCP/IP und RTU serienmäßig integriert.&lt
/p&gt
&lt
p&gt
 – Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.&lt
/p&gt
&lt
p&gt
 – Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Steuerung&lt
/p&gt
&lt
p&gt
 – Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).&lt
/p&gt
&lt
p&gt
 – Stufenlose bedarfsgeführte Anpassung der Luftmengen.&lt
/p&gt
&lt
p&gt
 – Integrierte Überfeuchtungsschutz-Funktion.&lt
/p&gt
&lt
p&gt
 – 3 Temperatursensoren in der Außen-, Fort- und Zuluft.&lt
/p&gt
&lt
p&gt
 – 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.&lt
/p&gt
&lt
p&gt
 – Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.&lt
/p&gt
&lt
p&gt
 – Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz -oder Nachheizregister, Außenklappen oder Kühlung.&lt
/p&gt
&lt
p&gt
 – Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).&lt
/p&gt
&lt
p&gt
 – Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).&lt
/p&gt
&lt
p&gt
 – Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:&lt
/p&gt
&lt
p&gt

 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher),&lt
/p&gt
&lt
p&gt

 einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher),&lt
/p&gt
&lt
p&gt

 einer Luftklappe einer Zonenregelung,&lt
/p&gt
&lt
p&gt

 Schaltkontakt-Verwendung für externes Nachheizregister.&lt
/p&gt
&lt
p&gt
 – Erweiterbar über optionale Zusatzplatine ZP 2 für:&lt
/p&gt
&lt
p&gt

 Druckkonstanz der EC-Ventilatoren,&lt
/p&gt
&lt
p&gt

 Differenzdruckgesteuerte Filterüberwachung.&lt
/p&gt
&lt
p&gt
 – Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Zulassungen und Zertifikate&lt
/p&gt
&lt
p&gt
 – DiBt-Zulassung.&lt
/p&gt
&lt
p&gt
 – Prüfbericht nach DIN EN 13141-7.&lt
/p&gt
&lt
p&gt
 – Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.&lt
/p&gt
&lt
p&gt
 – Eintragung in TZWL- Bulletin.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Wärmetauscher/Wärmerückgewinnung&lt
/p&gt
&lt
p&gt
 – Zwei hocheffiziente Enthalpie-Kreuzgegenstrom-Wärmetauscher.&lt
/p&gt
&lt
p&gt
 – Wärmerückgewinnung bis 91 % und Feuchterückgewinnung bis 82 %.&lt
/p&gt
&lt
p&gt
 – Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.&lt
/p&gt
&lt
p&gt
 – Wärmetauscher mit Wasser reinigbar, antimikrobiell.&lt
/p&gt
&lt
p&gt
 – Kein Kondensatanschluss notwendig.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Bypass&lt
/p&gt
&lt
p&gt
 – Die integrierte Bypassklappe mit der bedarfsgerechten Bypasssteuerung ermöglicht eine stufenlose Bypassregelung.&lt
/p&gt
&lt
p&gt
 – Je nach Temperaturdifferenzen und Nutzereinstellungen wird die Raumluft optimal gekühlt, ohne dass Zugerscheinungen auftreten.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Frostschutz&lt
/p&gt
&lt
p&gt
 – Die Regelung des leistungsgesteuerten elektrischen Vorheizregisters erfolgt in Abhängigkeit unterschiedlicher im Gerät erfasster Größen.&lt
/p&gt
&lt
p&gt
 – Das Resultat ist eine effiziente und energiesparende Regelungsstrategie. Somit hat die Lüftung mit dem Heizregister auch bei tieferen Außenlufttemperaturen keine Komforteinbußen.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Ventilatoren&lt
/p&gt
&lt
p&gt
 – Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Zuluft.&lt
/p&gt
&lt
p&gt
 – Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.&lt
/p&gt
&lt
p&gt
 – Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2 .&lt
/p&gt
&lt
p&gt
 – 4 Lüftungsstufen von 80 m3/h bis 300 m3/h stufenlos einstellbar.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Montagehinweise&lt
/p&gt
&lt
p&gt
 – Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand.&lt
/p&gt
&lt
p&gt
 – Gehäusedeckel leicht demontierbar über Schrauben.&lt
/p&gt
&lt
p&gt
&lt
/p&gt
&lt
p&gt
Artikel:&lt
/p&gt
&lt
p&gt
WS 300 Flat KBR&lt
/p&gt
&lt
p&gt
 – Ausführung: Komfort-Bypass-Ausführung rechts&lt
/p&gt
&lt
p&gt
 – Fördervolumen: 80 m3/h – 300 m3/h&lt
/p&gt
&lt
p&gt
 – SEC average: -39,02 kWh/(m2*a)&lt
/p&gt
&lt
p&gt
 – Energieeffizienzklasse: A&lt
/p&gt
&lt
p&gt
 – Spannungsart: Wechselstrom&lt
/p&gt
&lt
p&gt
 – Bemessungsspannung: 230 V&lt
/p&gt
&lt
p&gt
 – Netzfrequenz: 50 Hz / 60 Hz&lt
/p&gt
&lt
p&gt
 – SPI-Wert nach DIN EN 13141-7 (A7): 0,2 Wh/m3&lt
/p&gt
&lt
p&gt
 – Leistungsaufnahme nach DIN EN 13141-7 (A7): 45 W&lt
/p&gt
&lt
p&gt
 – Stand-By-Leistungsaufnahme: < 1 W&lt
/p&gt
&lt
p&gt
 – IMax: 10,8 A&lt
/p&gt
&lt
p&gt
 – Schutzart: IP 00&lt
/p&gt
&lt
p&gt
 – DIBT-Zulassung: ja&lt
/p&gt
&lt
p&gt
 – PHI-Zertifizierung: nein&lt
/p&gt
&lt
p&gt
 – Einbauort: Wand / Decke&lt
/p&gt
&lt
p&gt
 – Systemart: zentral&lt
/p&gt
&lt
p&gt
 – Material Gehäuse: Kunststoff EPP / Stahlblech&lt
/p&gt
&lt
p&gt
 – Material Wärmetauscher: Kunststoff&lt
/p&gt
&lt
p&gt
 – Material Innenverkleidung: Kunststoff EPP&lt
/p&gt
&lt
p&gt
 – Farbe: schwarz / verkehrsweiß&lt
/p&gt
&lt
p&gt
 – Gewicht: 42 kg&lt
/p&gt
&lt
p&gt
 – Gewicht mit Verpackung: 46,63 kg&lt
/p&gt
&lt
p&gt
 – Filterklasse: ISO Coarse 80 % (G4) / ISO ePM1 60 % (F7)&lt
/p&gt
&lt
p&gt
 – Anschlussdurchmesser: 160 mm&lt
/p&gt
&lt
p&gt
 – Breite: 700 mm&lt
/p&gt
&lt
p&gt
 – Höhe: 300 mm&lt
/p&gt
&lt
p&gt
 – Tiefe: 1500 mm&lt
/p&gt
&lt
p&gt
 – Breite mit Verpackung: 750 mm&lt
/p&gt
&lt
p&gt
 – Höhe mit Verpackung: 305 mm&lt
/p&gt
&lt
p&gt
 – Tiefe mit Verpackung: 1530 mm&lt
/p&gt
&lt
p&gt
 – Fördermitteltemperatur bei IMax: -20 °C bis 50 °C&lt
/p&gt
&lt
p&gt
 – Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 91 %&lt
/p&gt
&lt
p&gt
 – Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom&lt
/p&gt
&lt
p&gt
 – Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 82 %&lt
/p&gt
&lt
p&gt
 – Leistung Vorheizregister: 1 kW&lt
/p&gt
&lt
p&gt
 – Position Abluft: rechts&lt
/p&gt
&lt
p&gt
 – Bypass: ja&lt
/p&gt
&lt
p&gt
 – Vorheizregister: integriert&lt
/p&gt
&lt
p&gt
 – Enthalpie-Wärmetauscher: ja&lt
/p&gt
&lt
p&gt
 – Frostschutzschaltung: ja&lt
/p&gt
&lt
p&gt
 – Sommerschaltung: ECO-Abluft / ECO-Zuluft&lt
/p&gt
&lt
p&gt
 – Filterüberwachung: zeitgesteuert (optional über Differenzdruck)&lt
/p&gt
&lt
p&gt
 – Feuchteregelung: integriert&lt
/p&gt
&lt
p&gt
 – CO2-Regelung (optional): SKD&lt
/p&gt
&lt
p&gt
 – Luftqualitätsregelung (optional): EAQ 10/3&lt
/p&gt
&lt
p&gt
 – KNX-Anbindung (optional): K-SM&lt
/p&gt
&lt
p&gt
 – MODBUS-Schnittstelle: integriert&lt
/p&gt
&lt
p&gt
 – Bedienteil im Lieferumfang: RLS 1 WR, App&lt
/p&gt
&lt
p&gt
 – Bedienteil (optional): RLS T2 WS, RLS G1 WS&lt
/p&gt
&lt
p&gt
 – Funkintegration EnOcean (optional): E-SM&lt
/p&gt
&lt
p&gt
 – Mobile Ansteuerung: ja&lt
/p&gt
&lt
p&gt
 – Schalldruckpegel Gehäuseabstrahlung: 35 dB(A) / Abstand 1 m, Schallabsorption 10 m2&lt
/p&gt
&lt
p&gt
 – Zulassungsnummer: Z-51.3-426&lt
/p&gt
&lt
p&gt
 – Max. Drehzahl: 2750 1/min&lt
/p&gt
&lt
p&gt
 – Wärmebereitstellungsgrad: 91 %&lt
/p&gt
