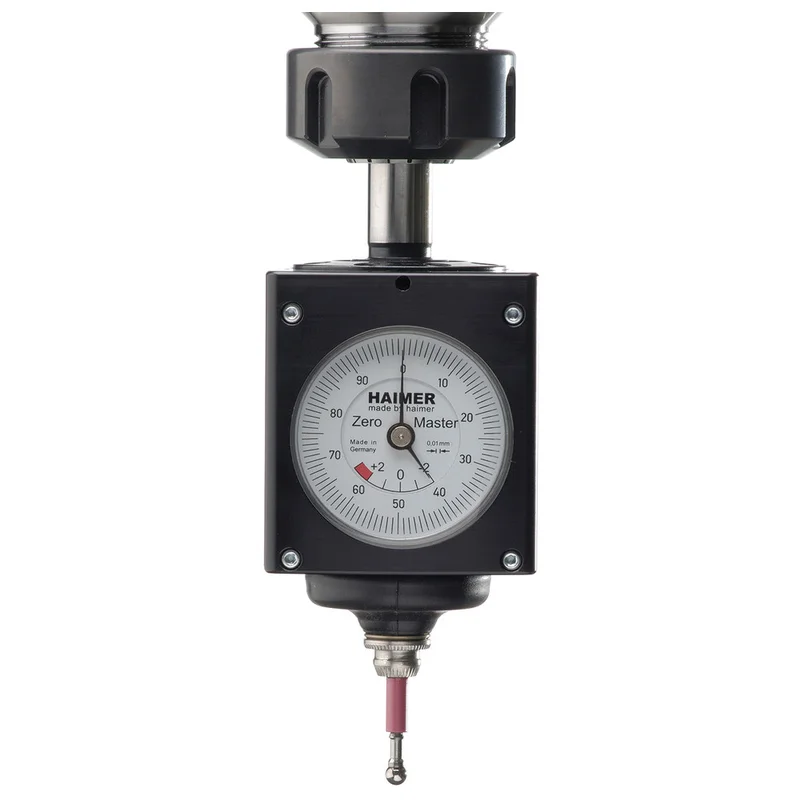

Analoger 3D-Taster Zero Master
– Kleinster 3D-Taster der Welt
– Die Spindelachse wird exakt an Werkstück- oder Vorrichtungskanten positioniert
– Die Antastrichtung ist beliebig (X-, Y-, Z-Achse)
– Die analoge Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstandzwischen Spindelachse und Werkstückkante
– Sobald die Anzeige auf Null steht, befindet sich die Spindelachse auf Anhieb, ohnelanges Probieren, ohne Rechnung, ohne Vorzeichenprobleme
– Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter
– Einspannschaft-Durchm. Ø 10 mm, dadurch auch auf Maschinen mit SK 30 oder mit kleinenHSK-Spindeln einsetzbar
– Auch große Werkstücke können durch das verkürzte Gehäuse vermessen werden
– Der Tasteinsatz kann ohne Werkzeug gewechselt werden
– Eine Neukalibrierung des Tasters ist nicht erforderlich
– Zusätzliche Sicherheit durch den vergrößerten Überfahrweg und der Soll-Bruchstelle imTasteinsatz
– Für höchste Messgenauigkeit werden alle Universal-3D-Taster bei der Montage einzelnvermessen und abgestimmt
– Kann mit kurzem (Kugel-Durchm. Ø 4 mm) und langem (Kugel-Durchm. Ø 8 mm) Tasteinsatz bestückt werden
– Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschine(isolierter Tasteinsatz), Zentrieren und Ausmitteln von Bohrungen und Wellen
– Schutzart IP 67
Lieferung: Styropor-Umkarton, kurzer Tasteinsatz Durchm. Ø 4 mm.
Technische Daten:
Schaft-Durchm. Ø: 10 mm
Tastkugel-Durchm. Ø: 4 mm
Gehäuse-Durchm. Ø: 49 mm
Länge ohne Einspannschaft: 96 mm
Messgenauigkeit: 0,01 mm
Gewicht: 399 g
Art.-Nummer: D4216604010
Shop-Nummer: D4216604010
