Description

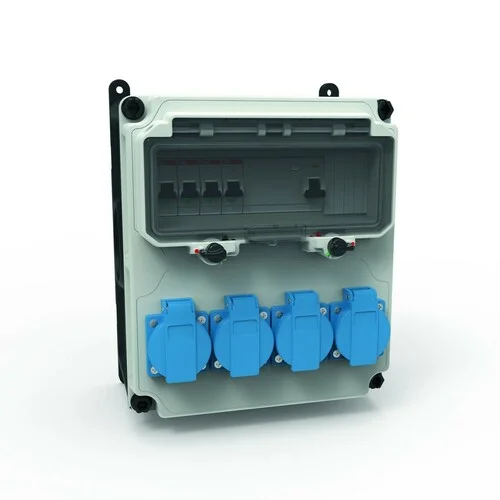

VARIABOX
Norm: DIN EN 61439-3
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,71
InA: 23
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V blau IP 44
Absicherung/Schutzmaßnahme:
4 x C-Automat 16A 1p
1 x FI-Schalter 40/0,03A 4p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M32 oben
1 x M12, 1 x M20, 2 x M32 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5×25 mm² / Typ: C
Aufbau gem. Zeichnung Z120170
Verdrahtung gem. Schaltplan: 89-049S
