Description

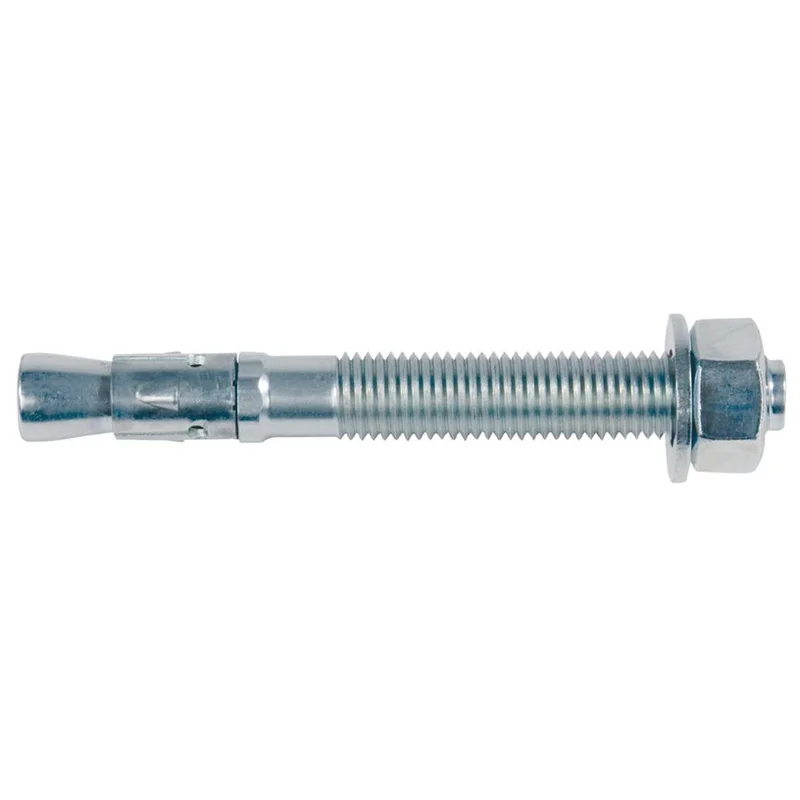

Upat® Bolzenanker IMC, galvanisch verzinkt
– Stahl, galvanisch verzinkt
– Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die Verkürzung um 2 cm können Bohraufwand und Materialkosten gespart werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169
Typ K: Kurzform
Technische Daten
Länge: 106 mm
Typ: IMC 10/30/106
Gewinde: M10 mm
Schlüsselweite: 17 mm
Gewindelänge: 66 mm
Bohr-Durchm. Ø: 10 mm
Verankerungstiefe: 50/40 mm
Dicke des Anbauteils max.: 30 mm
Bohrlochtiefe bei Durchsteckmontage min.: 98 mm
Verankerungstiefe Standard: 50 mm
Außendurchmesser U-Scheibe: 19 mm
Nutzlänge standard max.: 30 mm
Stärke U-Scheibe: 1,8 mm
Nutzlänge reduziert max.: 40 mm
Verankerungstiefereduziert: 40
Gewicht: 68 g
Art.-Nummer: DVE4000657003825
Shop-Nummer: DVE4000657003825
EAN: 4000657003825
