10x Upat Expressanker IMC 16/ 50/170 A4

Description

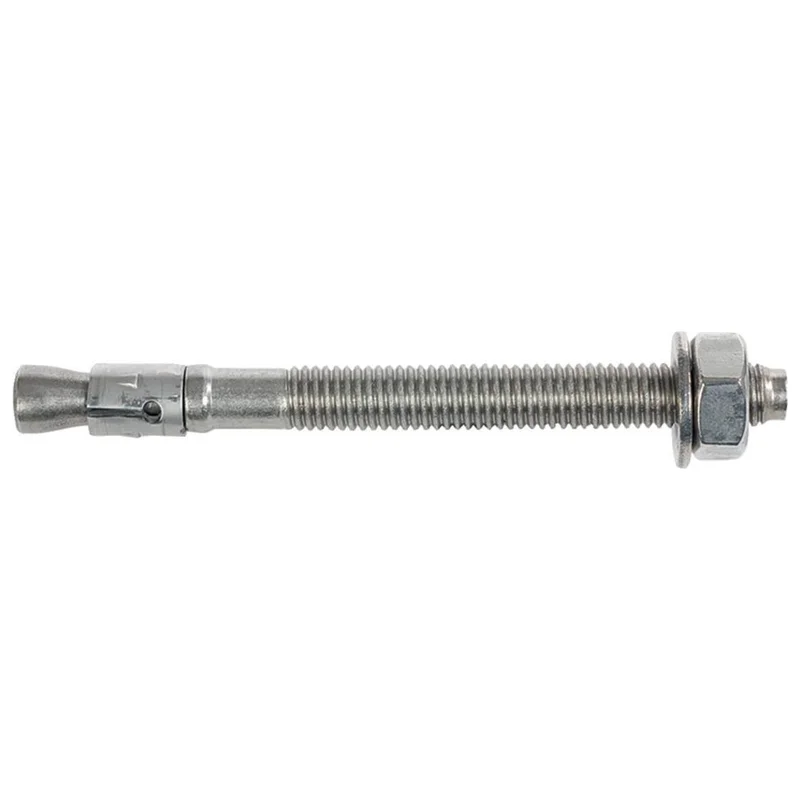

Upat® Bolzenanker IMC, Edelstahl A4

– Edelstahl A4, blank
– Besonders geeignet für die Befestigung mittelschwerer Lasten im Aussenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
– Durch die Verkürzung um 2 cm können Bohraufwand und Materialkosten gespart werden
– Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden
– Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit
– Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet
– ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton
– ETA-10/0169

Typ K: Kurzform

Technische Daten

Länge: 170 mm
Typ: IMC 16/50/170 A4
Gewinde: M16 mm
Schlüsselweite: 24 mm
Gewindelänge: 105 mm
Bohr-Durchm. Ø: 16 mm
Verankerungstiefe: 80/65 mm
Dicke des Anbauteils max.: 50 mm
Bohrlochtiefe bei Durchsteckmontage min.: 154 mm
Außendurchmesser U-Scheibe: 29 mm
Nutzlänge standard max.: 50 mm
Stärke U-Scheibe: 2,9 mm
Nutzlänge reduziert max.: 65 mm

Art.-Nummer: DVE4000657009834
Shop-Nummer: DVE4000657009834
EAN: 4000657009834
